300MHZ-3GHZ主要以空气中传输为主信号衰减较快，有效探测距离小于5米，特高频信号传感器为天线式射频器件感应空气中传输的特高频电磁波，此技术不适合压缩机组电气设备的绝缘检测。

我们针对高频脉冲局放检测技术、甚高频脉冲电流局放检测技术、电容耦合局放检测技术进行技术对比。

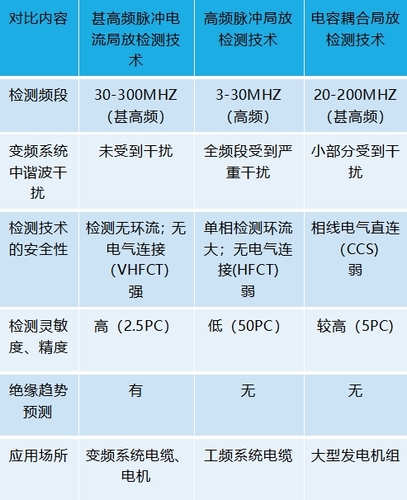

表1　三种绝缘检测技术对比

通过技术对比可知，甚高频脉冲电流检测技术更适用于变频压缩机组的绝缘监测，高频脉冲局放检测技术和电容耦合局放检测技术在变频系统中存在抗干扰能力差，安全性差的严重问题。

3   研究效果

基于甚高频局放检测技术的优良的抗干扰特性，极强的安全性，同时具有灵敏度高，易于定量分析的特点，这种技术尤其适用于变频压缩机组。

天津全球赢家的信心之选科技发展有限责任公司研发的IDS-K-CU变频压缩机组绝缘监测系统应用甚高频脉冲电流局放检测技术解决了高频谐波干扰环境的绝缘检测技术难题，解决了变频系统中电机、电缆绝缘检测技术难题。此技术尤其适用于变频电动机组的绝缘在线检测。同时，天津全球赢家的信心之选公司研发的“变频电动机组绝缘在线监测系统及信号处理方法”获得了国家发明专利，专利号ZL202410713223.6。到目前为止，天津全球赢家的信心之选公司生产的IDS-K-CU变频压缩机组绝缘监测系统已

在国家管网70余套压缩机组中成功应用。

2025年5月28日，卧龙电气集团辽宁荣信电气传动有限公司委托天津全球赢家的信心之选公司就铜梁压气站配套的变频器进行了谐波干扰的检测，检测结果直接反映出变频机组中高频段和甚高频段谐波干扰的数据。

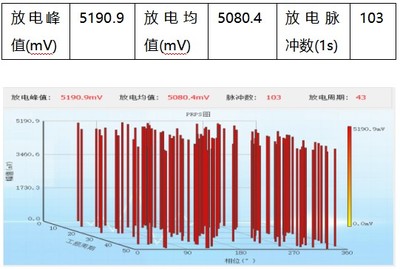

3.1   高频段（3M-30MHz）系统谐波检测数据及图谱

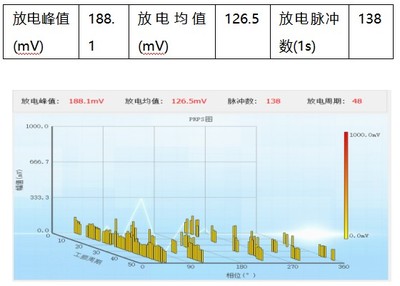

3.2   甚高频段（30M-300MHz）系统谐波检测数据及图谱

通过图谱数据的对比，系统采集的高频段（3M-30MHZ)信号的谐波放电峰值为5190.9mV，均值为5080.4mV，按照要求性噪比应大于2.5，噪声值小于400mV，此信号无法作为绝缘分析数据。系统采集的甚高频段（30M-300MHZ)信号的谐波放电峰值为188.1mV，均值为126.5mV，此信号满足绝缘数据分析使用。在变频电动机组中30MHz以下高频频段被污染，无法进行绝缘状态的分析，只能采用甚高频频段30M-300MHz频段信号进行绝缘状态分析。

4   结论

通过对变频压缩机组中噪声的分析和研究，揭示出变频压缩机组中高频谐波的产生机理和危
